    芯片IC作為半導體產業的核心載體，生產流程復雜，涵蓋晶圓制造、封裝測試等多個核心環節，而刮傷、焊球缺失、漏底、破損、引腳變形等缺陷，會直接影響IC的電氣性能、機械可靠性與使用壽命，甚至導致整個電子設備失效。

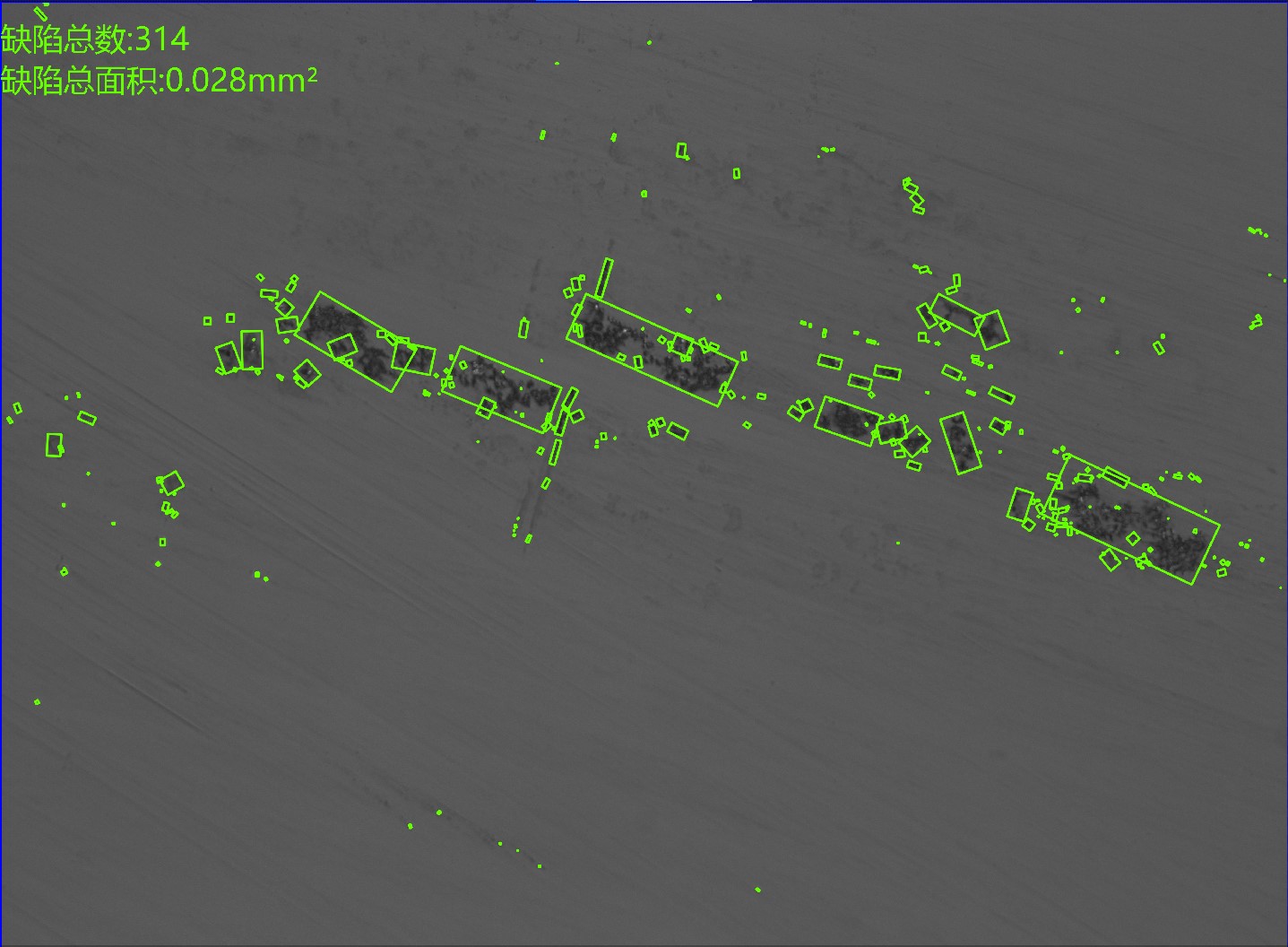

康耐德智能芯片表面瑕疵檢測視覺系統，是專為半導體設計的自動化光學檢測方案。對精密的芯片、晶圓進行高速、高精度的外觀瑕疵檢查。
系統能精準識別芯片表面的各類缺陷，如劃傷、顆粒污染、灰塵、油污、化學殘留等問題。

在電子制造中，在表面貼裝技術（SMT）環節，PCB不平整會直接造成元器件位置偏差，電氣連接不良，影響焊接質量和組裝可靠性。

硅酮膠是以硅橡膠為基礎聚合物，經交聯固化形成的高彈性密封材料，憑借耐候、耐高低溫、絕緣、疏水、生理惰性等特性，廣泛用于建筑、新能源、電子、汽車等領域，在手機顯示模組的制作過程中硅酮膠扮演著多重關鍵角色，它不僅是?粘接密封的基石?，更是?結構緩沖、熱管理和環境防護?的核心材料。

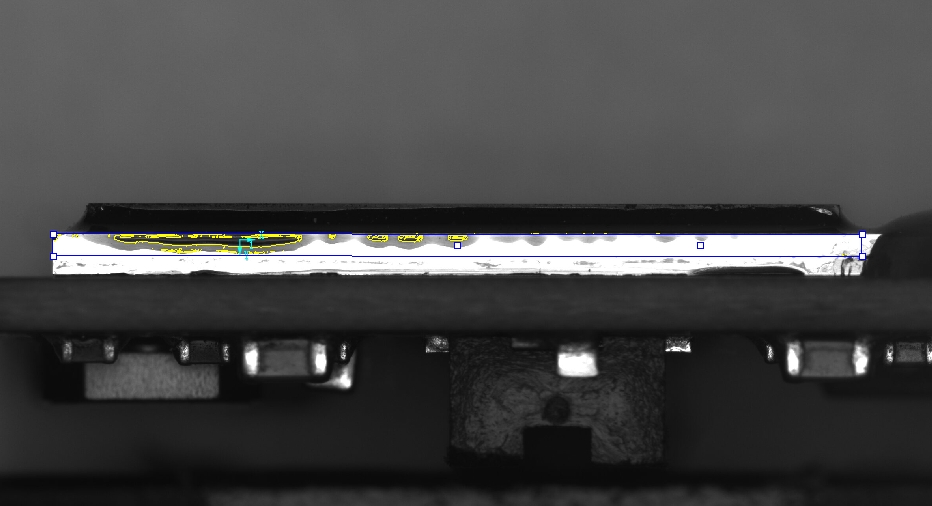

在芯片封裝過程中，為了保護芯片內部電路、防止濕氣、灰塵侵入以及增強機械強度，會在芯片與框架的四周處涂覆一圈密封膠。這圈“封膠”的質量直接關系到芯片的長期可靠性、壽命和良率

在現代半導體先進封裝領域中，晶片對位貼合是一種關鍵的制造技術，它不僅僅是簡單的將多塊晶片“粘在一起”，而是要求在亞微米甚至納米級的精度下，實現晶片間電路結構的互聯、密封或形成新的三維結構。

芯片HPC塑封是半導體后道封裝中至關重要的環節。通過材料創新和工藝革新，解決高性能芯片帶來的散熱、翹曲、應力等核心挑戰。塑封體的外觀完整性直接關系到芯片的長期可靠性、散熱性能以及電氣隔離。

晶圓點膠貼合是半導體封裝和MEMS制造中的關鍵工藝，其質量直接影響到產品的良率和可靠性。
在晶圓或基板上精確涂布膠水，康耐德智能晶圓點膠貼合視覺檢測系統貫穿其中，

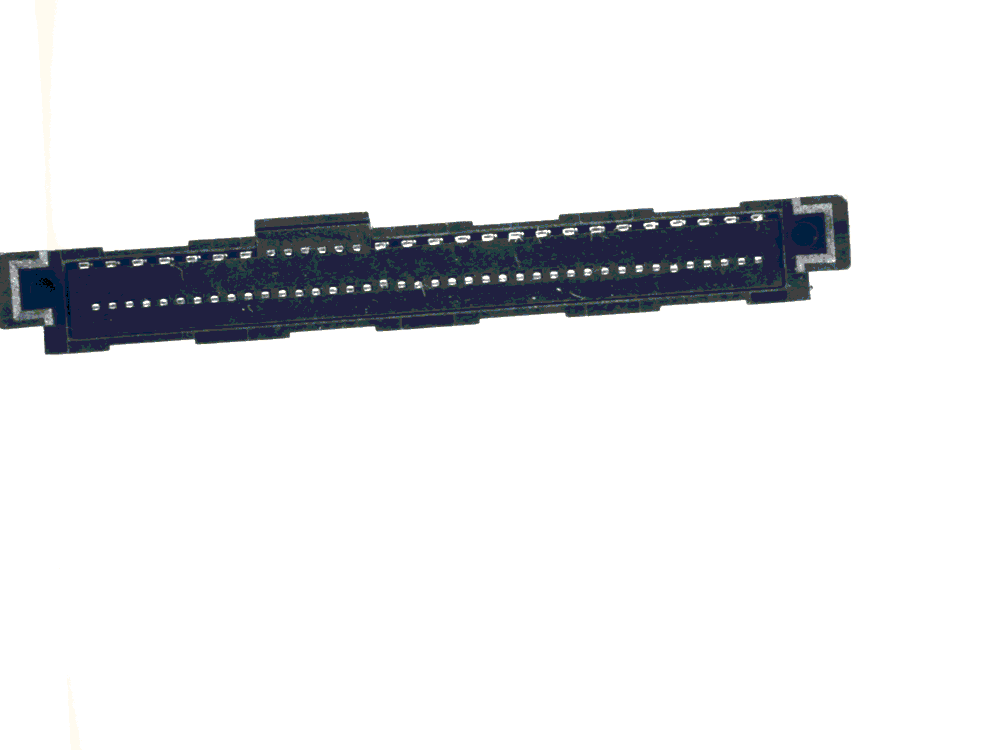

康耐德智能芯片管腳視覺檢測是現代電子制造業中利用機器視覺技術來自動、高速、高精度地檢查芯片管腳的各種缺陷，大大提高了生產效率和產品質量。

康耐德智能針對芯片四周pin針缺失、歪斜等缺陷已推出多款成熟的視覺檢測系統，具備高精度、高速度、可集成等特性，適用于自動化產線實時檢測。

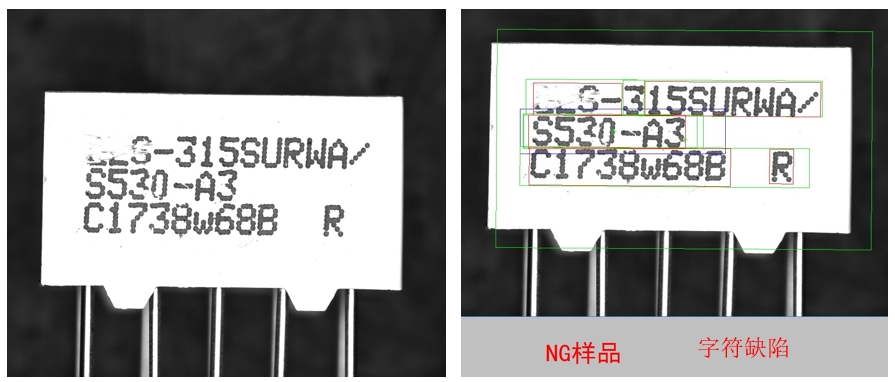

康耐德智能IC元器件字符噴印缺陷視覺檢測系統是一種基于機器視覺技術的檢測方案，主要用于檢測電子IC元器件上字符噴印的各種缺陷

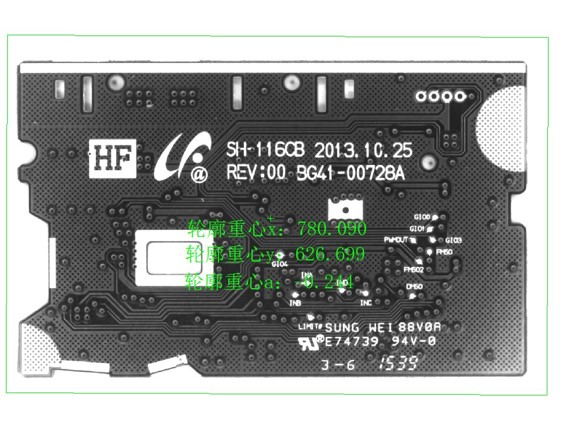

康耐德智能的PCB混料視覺檢測系統結合字符識別與輪廓識別技術，通過高精度硬件配置和智能算法，實現對PCB板元件的精準檢測，避免混料問題。

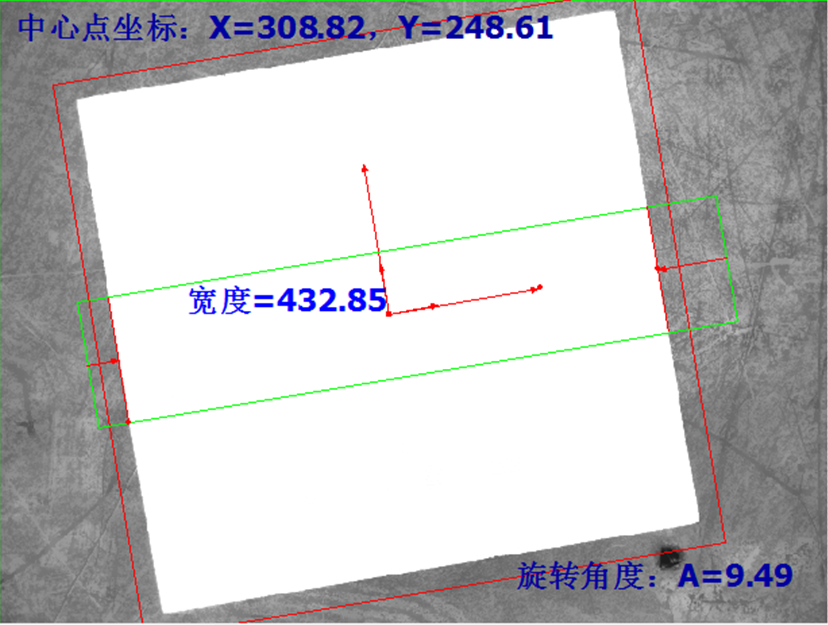

康耐德智能的半導體芯片視覺定位測量AOI系統結合了高精度光學檢測、機器視覺算法與自動化控制技術，專注于提升電子制造的芯片定位的精度，實現了對晶片大小、質心點位置、旋轉角度以及 MARK 點位置等的準確測量。

　晶圓缺陷視覺檢測是半導體制造過程中的關鍵環節，它能夠確保晶圓的良品率和生產效率。目前，機器視覺算法結合晶圓缺陷檢測方法因其普適性強、速度快而廣泛應用于工業檢測中。

對樣品進行了光學實驗，并進行圖像處理，原則上可以使用機器視覺進行測試測量與定位。

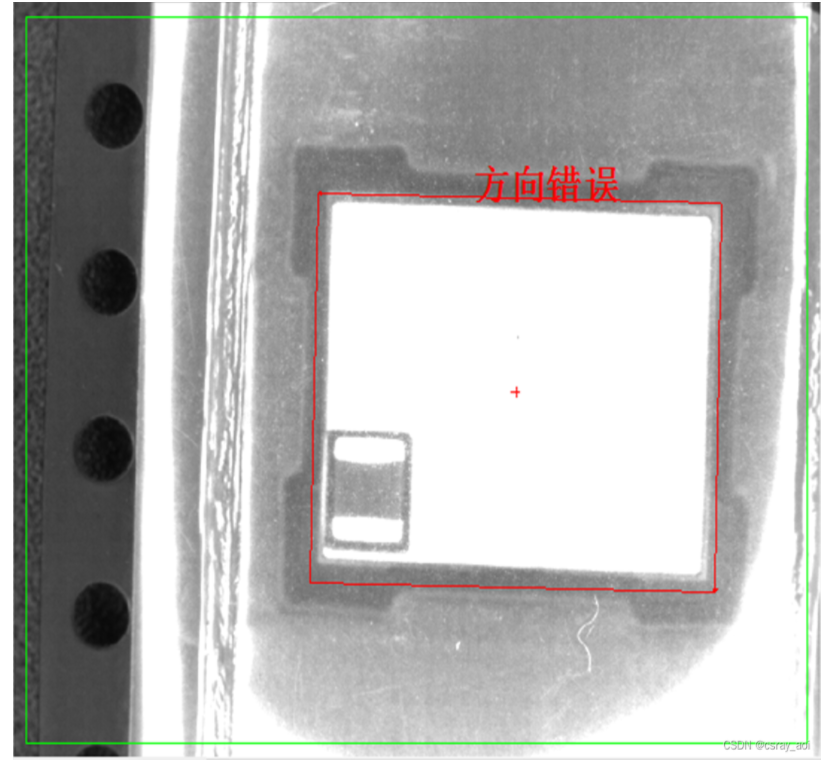

·  可以自動判斷其中是否有IC或判斷其中的IC是否上下反轉
·  可以自動判斷正放的IC的水平方向是否正確

可以檢測出金手指斷裂以及IC引腳位置度，具體還要以實際樣品缺陷為準，拍攝時產品必須要保持水平。
