BGA（Ball Grid Array，球柵陣列）封裝底部填充膠（Underfill）質量視覺檢測系統是半導體封裝工藝中的關鍵質量控制環節。底部填充膠用于填充芯片與基板之間的間隙，增強焊點抗疲勞性能，補償芯片與基板間的熱膨脹系數（CTE）不匹配問題。由于BGA焊點隱藏在封裝體下方，傳統光學檢測無法直接觀察，必須依靠先進的視覺檢測技術。

主要檢測技術對比
自動光學檢測（AOI）: 表面缺陷、邊緣焊球 快速初篩 速度快、成本低，但無法檢測內部缺陷
X射線檢測（X-Ray/AXI）: 內部焊點、空洞、橋接 核心質量評估 可穿透封裝，檢測隱藏缺陷
聲學顯微鏡（SAM）: 內部分層、空洞 高精度檢測 利用超聲波檢測內部結構
3D線共聚焦傳感器 :高度、直徑、偏移 精密測量 非接觸式、高精度三維檢測
激光視覺系統: 高度、共面性、間距 幾何參數測量 提供范圍圖像，精確測量焊球高度

關鍵缺陷與檢測邏輯
系統需要根據以下特征來判定產品是否合格：

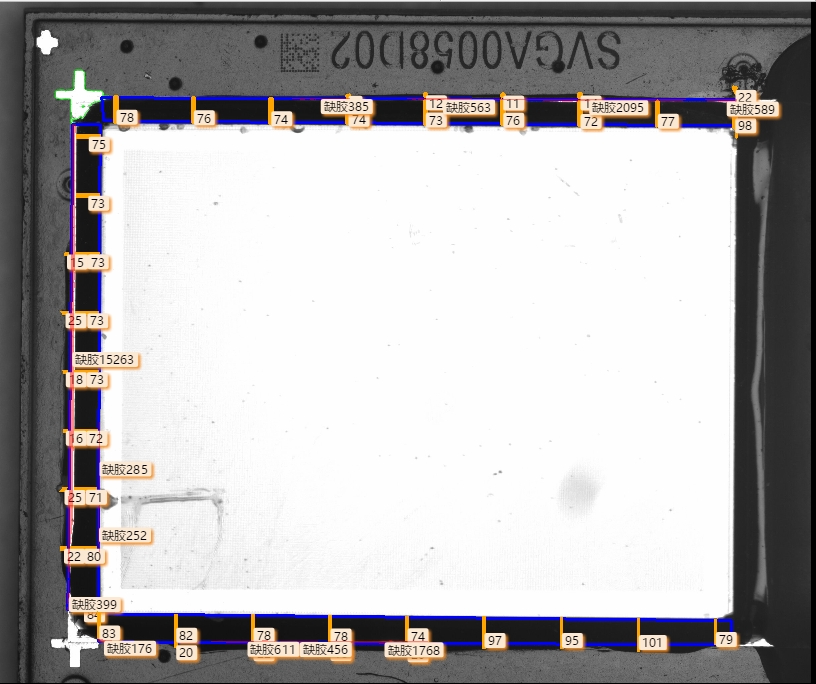

缺膠：指膠量不足，未完全覆蓋芯片邊緣。X-Ray圖像中會顯示填充覆蓋率低于85%（如＜75%芯片厚度即判為NG）。

溢膠：膠水擴散超出限定區域（如距離芯片邊緣超過3mm）。AOI系統通過預設的檢測框即可自動識別。

空洞：固化后內部殘留的氣泡。在X-Ray下呈現為直徑超過0.3mm的透光區域，常見于流動前沿包裹或水汽蒸發。

爬膠：膠水毛細上升到不應到達的焊盤或元件表面，可能干擾電氣連接。

技術發展趨勢
1. AI與多模態融合
深度學習增強：YOLO算法在FPGA上的部署實現實時檢測（10fps）
多模態數據融合：結合光學、X射線、超聲數據提升檢測精度
預測性維護：通過大數據分析預測工藝漂移
2. 3D/CT技術進步
相位對比X射線：可識別微米級焊接缺陷
在線CT掃描：實現100%全檢而非抽樣檢測
高速成像：掃描時間縮短至<40秒（100mm×100mm PCB）
3. 智能制造集成
工業4.0平臺：如ViTrox V-ONE系統實現數據采集與分析
MES/ERP集成：實現全流程質量追溯
數字孿生：虛擬檢測與物理檢測協同優化

BGA封裝底部填充膠質量視覺檢測系統已從單一檢測手段發展為多技術融合、AI驅動、數據互聯的智能檢測體系。隨著半導體封裝向高密度、微型化發展，視覺檢測系統將持續向更高精度、更快速度、更強智能化方向演進。
