在芯片封裝的點膠工序中，視覺系統是保證工藝質量的核心。點膠主要用于芯片粘接、底部填充、包封和精密涂覆，這些環節的缺陷往往會導致芯片功能失效。

視覺系統在點膠檢測中的應用主要分為點膠前引導、點膠中監控和點膠后檢測三個維度，具體應用如下：
1. 點膠前的引導與基板定位

在點膠動作發生之前，視覺系統用于確保膠水被精確施放在目標位置：

    基板/芯片對位： 識別基板上的基準點或芯片輪廓，精確計算點膠路徑的起點和終點坐標，補償因傳送機構震動或熱膨脹導致的位置偏差。

    膠閥高度校準： 通過激光測距或對焦視覺系統，測量點膠針頭或噴嘴與基板表面的距離，確保點膠高度一致，防止撞針或膠水拖尾。

2. 點膠過程中的實時監控與閉環控制

在高速點膠過程中，部分先進的視覺系統可實現實時監測：

    膠線寬度/高度實時反饋： 利用在線激光輪廓傳感器或3D視覺，實時掃描剛擠出的膠條輪廓。如果檢測到膠寬變窄或高度不足，系統會立即調整氣壓或閥體開啟時間，實現閉環控制。

    膠點計數與缺失報警： 在噴射式點膠中，視覺系統實時統計噴射的膠點數量，防止因噴嘴堵塞導致的漏噴。

3. 點膠后的2D外觀檢測

點膠完成后，2D視覺主要用于檢測膠水的表面形態和污染情況：

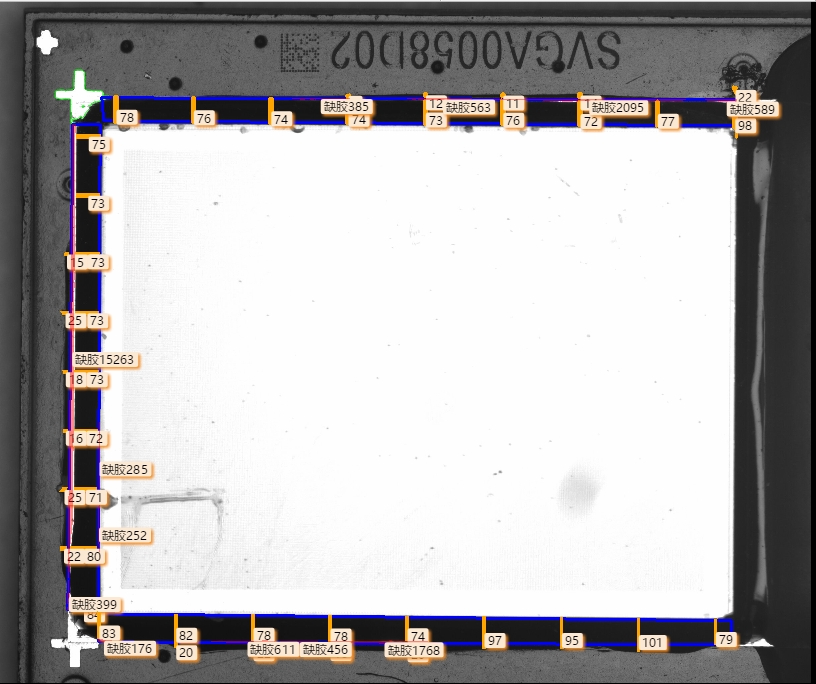

    溢膠檢測：

        應用場景： 芯片粘接或底部填充時。

        檢測內容： 檢查膠水是否溢出到芯片表面、焊盤或周圍的引線區域。溢膠到焊盤上會導致后續焊接不良（虛焊）。

    有無膠檢測：

        應用場景： 所有點膠環節。

        檢測內容： 確認指定區域是否被膠水覆蓋，是否存在完全漏點膠的情況。

    拖尾與拉絲檢測：

        應用場景： 針頭式點膠或移動點膠結束時。

        檢測內容： 檢測膠水是否在斷膠處形成尖銳的尾巴或細絲。這些細絲如果斷裂飄落，可能造成短路。

    膠點/膠線位置精度：

        檢測內容： 測量實際膠水中心相對于理論目標位置的偏移量。

4. 點膠后的3D幾何形貌檢測

由于膠水通常是透明的或半透明的，且體積（膠量）是關鍵參數，3D視覺在這里尤為重要：

    膠量/體積測量：

        應用場景： 底部填充、芯片粘接。

        原理： 利用激光三角法或共聚焦技術掃描膠水表面，重建3D模型，計算膠水的實際體積。體積過少可能導致填充不足（空洞），體積過多可能導致成本增加或污染。

    膠線輪廓檢測：

        應用場景： 圍壩填充或手機攝像頭模組點膠。

        檢測內容： 檢測膠線的橫截面是否飽滿、高度一致性、寬度是否符合要求。這對于形成密封或結構支撐至關重要。

    爬膠高度檢測：

        應用場景： 倒裝芯片底部填充。

        檢測內容： 檢測膠水在芯片側壁的爬升高度，判斷填充是否充分以及潤濕角是否良好。

    共面性檢測：

        應用場景： 大面積涂覆或導熱膠涂抹。

        檢測內容： 檢測膠層表面的平整度，確保貼合緊密無氣泡。

5. 針對特殊膠體的檢測技術

    透明膠檢測： 傳統的2D灰度相機難以捕捉透明膠水的邊緣。此時通常采用特殊光源（如偏振光、特定波長的藍光或紫外光）或3D激光輪廓儀來凸顯膠水的輪廓。

    熒光膠檢測： 對于添加了熒光劑的膠水（常見于Underfill），使用特定波長的光源激發熒光，可以極大提高圖像對比度，使得膠水覆蓋范圍在視覺下清晰可見，便于精確測量。

6. 固化后的檢測

膠水經過加熱或紫外光固化后，視覺系統進行二次確認：

    顏色與紋理分析： 檢測固化后的膠體顏色是否均勻，有無碳化或異物混入。

    裂紋檢測： 固化過程中由于熱應力可能產生微裂紋，高分辨率視覺系統需要捕捉這些細微的裂紋缺陷。

總結

視覺系統在點膠檢測中扮演著"質檢員"和"測量儀"的雙重角色。隨著封裝密度的提高，點膠檢測正從傳統的2D有無檢測向3D體積測量和實時閉環控制演進，重點解決溢膠、缺膠、膠量一致性這三大核心痛點。
