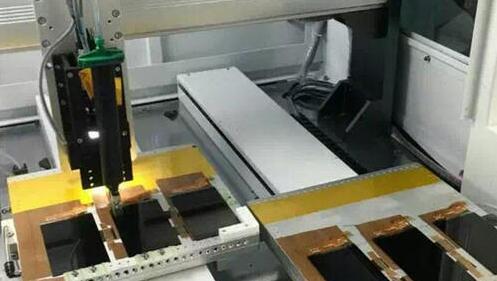

FPC（柔性印刷電路板）點膠膠線3D形貌視覺檢測系統是精密電子制造中的關鍵質量控制環節。由于FPC本身具有柔性、易變形、表面反光復雜等特性，傳統2D視覺難以準確評估膠水的真實三維形態，因此3D視覺檢測已成為高要求應用的主流方案。

二、核心技術原理
1. 3D視覺檢測技術路線
激光三角測量法（主流）： 激光線投射到膠面形成變形條紋，通過位移計算高度 Z軸分辨率可達±1μm 在線高速檢測，適合透明/半透明膠水
結構光（光柵投影） ：投射編碼光柵圖案，解相位算法計算全場高度 中等精度 多膠點同時檢測，信息豐富但速度稍慢
共焦位移傳感器 ：光學共焦原理，檢測反射光光譜峰值 亞微米級 離線抽檢或實驗室，成本極高
激光三角測量法：是目前最成熟的選擇，它能直接獲取膠水的真實三維形貌數據（高度、體積、截面積），而非僅依賴平面圖像的間接估算。


三、關鍵檢測指標
系統主要測量以下核心參數：
體積/膠量：通過3D點云計算膠體實際體積
高度：膠路峰值高度
寬度：膠線底寬、
連續性：斷膠、缺膠檢測
缺陷類型：溢膠、氣泡、扭曲、偏位、拉絲、濺膠

算法層面
    亞像素邊緣檢測：Canny、Sobel算子精確定位膠路邊緣
    膠路輪廓擬合與截面分析：對激光掃描的輪廓線進行擬合（圓弧、直線），計算峰值高度、底部寬度
    體積計算：通過對連續截面的面積進行積分，精確計算膠點體積
    AI深度學習：用于復雜缺陷分類（不規則溢膠、拉絲、微小濺膠點）和語義分割


選型建議

    明確需求：檢測精度（±10μm或更高）、生產線節拍（幾百毫秒內完成）、膠水類型（透明/有色/黑色）
    方案選型：關鍵工藝推薦激光三角測量法3D視覺系統；簡單場景可考慮2D+算法補償
    現場驗證：務必提供真實FPC和膠水樣品進行成像測試，關注不同光照條件下的穩定性
    集成能力：考察與現有MES/生產管理系統的數據對接能力，實現SPC統計與追溯

    FPC點膠膠線3D形貌視覺檢測已從"可選"變為精密制造的"必選"環節。基于激光三角測量的3D視覺系統憑借其高精度、對透明膠水的適應性以及成熟的產業鏈支持，成為當前最可靠的解決方案。
