按照“從圖像采集→圖像處理→結果判斷→執行輸出”的順序，把 CCD 視覺檢測設備的一次完整檢測流程拆解給你。閱讀完即可知道設備在每個階段究竟在做什么、核心注意點在哪里，以及現場工程師如何調參與維護。

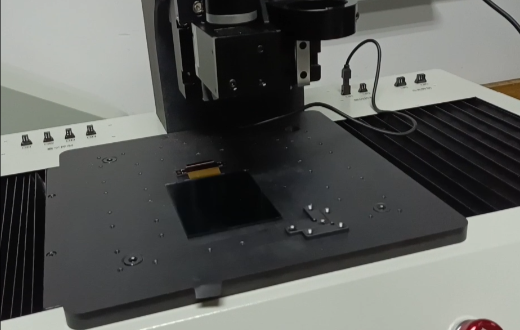

    圖像采集（Image Acquisition）

1.1 光學成像
? CCD 傳感器（面陣或線陣）把被測物反射/透射的光信號轉換成電荷包 → 移位寄存器 → 電壓信號 → A/D → 數字圖像。
? 關鍵指標：分辨率（像元數）、像素尺寸、量子效率、讀出噪聲、幀率/線頻。
1.2 照明系統
? 環形 LED、條形光、同軸光、背光、結構光等，根據缺陷類型（劃痕、臟污、尺寸、字符）選擇角度和顏色。
? 均勻度>90%，照度波動<±3%，亮度可調；頻閃控制與相機外觸發同步，避免運動拖影。
1.3 觸發與同步
? 旋轉編碼器、光電開關或 PLC 給出“拍照位置”信號 → 相機硬觸發 → 光源頻閃 → CCD 曝光 → 圖像 DMA 到工控機 RAM。
? 抖動<1 mm 時，采用行觸發或飛拍算法；抖動>1 mm 時，停拍或使用高速相機。

    圖像預處理（Pre-Processing）

2.1 基本校正
? 平場校正（Flat-field）：去掉像素響應不一致和鏡頭暗角。
? 標定：用玻璃標定板或陶瓷標定塊獲得像素-物理尺寸映射（mm/px）和畸變矩陣。
2.2 圖像增強
? 高斯濾波、中值濾波去噪；CLAHE 提高低對比度缺陷可視性；彩色轉灰度或分離 RGB 通道。

    特征提取（Feature Extraction）

3.1 幾何特征
? 邊緣檢測（Canny、Sobel）→ 亞像素邊緣定位 → 直線/圓/橢圓擬合 → 長度、直徑、角度、輪廓度。
? Blob 分析：二值化（Otsu、自適應閾值）→ 連通域標記 → 面積、周長、質心、長寬比、矩形度。
3.2 表面缺陷
? 紋理濾波（Gabor、Laws）、頻域濾波（FFT、小波）→ 提取劃痕、異物、臟污。
? AI 檢測：CNN 分割缺陷區域 → 輸出缺陷掩膜及置信度。
3.3 字符/條碼
? OCR：二值化 + 形態學 → Tesseract/自研 CNN → 字符串比對。
? 條碼/二維碼：定位圖案 → 采樣網格 → Reed-Solomon 解碼 → 數據比對。

    結果判斷（Decision）

4.1 規則邏輯
? 公差窗口：尺寸 L∈[Lmin, Lmax]；面積 A<Amax；缺陷寬度 w<wmax。
? 布爾邏輯：IF (缺陷 OR 尺寸超差 OR OCR 錯誤) THEN NG ELSE OK。
4.2 AI 邏輯
? 分類網絡 Softmax → 置信閾值 0.85；
? 分割網絡 → 缺陷像素占比>0.5 % → NG；
? 多模型融合：幾何規則+AI 概率加權投票。
4.3 數據記錄
? 保存原圖、缺陷圖、判定結果、時間戳、機種號；SQLite/MySQL；可追溯 6 個月。

    執行輸出（Action）

? IO 卡或 PLC 通訊：OK/NG 信號 + 缺陷類別碼；
? NG 時觸發氣動吹氣、機械分選臂、激光打標“廢品”碼；
? 統計看板：良率、CPK、缺陷 Pareto；停機/換線提示。

    現場調試與維護要點

    曝光：灰度均值 120-180（8 bit），避免飽和；
    對焦：MTF>0.3@奈奎斯特頻率；
    標定：每月一次，溫差>10 ℃ 或換型后重標；
    清潔：鏡頭、光源出光面、保護玻璃 4 h/次；
    算法迭代：采集現場 1000 張 NG 樣本，離線訓練后 OTA 更新模型；
    備份：整機參數、標定文件、模型權重雙盤備份。

小結
CCD 視覺檢測設備完成一次檢測的閉環就是：
“光學成像 → 數字圖像 → 預處理 → 特征提取 → 規則/AI 判斷 → 控制執行 → 數據追溯”。
只要光源、鏡頭、CCD、觸發同步、算法、執行機構六個環節協同良好，就能在毫秒級節拍內給出穩定、可追溯的檢測結果
