CCD視覺對位系統是一種利用電荷耦合器件（Charge Coupled Device，簡稱CCD）來實現高精度定位的系統，廣泛應用于電子制造、半導體封裝、機械加工等領域。以下是其工作原理的簡單介紹：

一、基本組成
光源：為系統提供均勻、穩定的光照，確保成像清晰。常見的光源有環形光源、同軸光源等。
鏡頭：將目標物體的光學圖像聚焦到CCD芯片上，其焦距、光圈等參數會影響成像質量。
CCD芯片：核心部件，由大量光敏單元組成，能夠將光信號轉換為電信號。每個光敏單元對應圖像中的一個像素。
圖像采集卡：將CCD芯片輸出的模擬信號轉換為數字信號，并傳輸到計算機進行處理。
計算機及軟件：用于圖像處理、特征提取、計算定位結果等。

二、工作過程
圖像采集：系統啟動后，光源照亮目標物體，鏡頭將物體的圖像聚焦到CCD芯片上。CCD芯片的光敏單元將接收到的光信號轉換為電信號，形成圖像的原始數據。圖像采集卡將這些模擬信號轉換為數字信號，并傳輸到計算機。
圖像處理與特征提取：計算機接收到圖像數據后，首先進行預處理，如灰度化、濾波等，以去除噪聲、增強圖像對比度。然后通過邊緣檢測、模板匹配等算法提取目標物體的特征，如輪廓、中心點、特征點等。
定位計算：根據提取到的特征，計算目標物體的位置和姿態。例如，通過計算特征點的坐標來確定物體的中心位置，通過分析輪廓的方向來確定物體的姿態。如果是多目標定位，還需要進行目標的識別和區分。
反饋與控制：將計算得到的定位結果反饋給機械運動控制系統，如機器人、工作臺等。機械系統根據定位結果調整自身的位置和姿態，實現精確對位。

三、優點
高精度：CCD芯片具有高分辨率和高靈敏度，能夠實現微米級甚至亞微米級的定位精度。
非接觸測量：通過光學成像實現定位，不會對目標物體造成物理接觸和損傷。
自動化程度高：整個過程可以實現自動化控制，提高生產效率和一致性。

四、應用場景

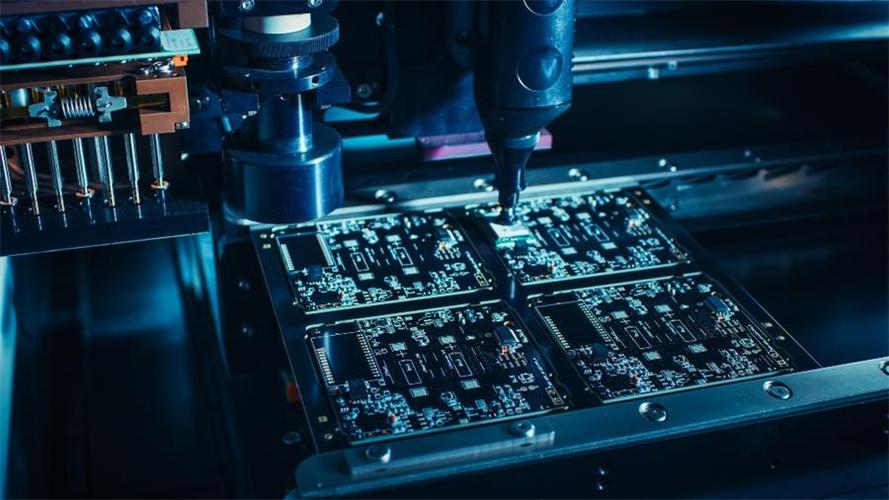

電子制造：在芯片封裝、PCB組裝等過程中，用于芯片與基板的對位、元件的貼裝等。
機械加工：在精密機械零件加工中，用于工件的定位和裝夾。
醫療設備：如在手術導航系統中，用于醫療器械的精確定位。

總之，CCD視覺對位系統利用光學成像和圖像處理技術，實現了對目標物體的高精度定位，是現代工業生產中不可或缺的重要工具。
