視覺檢測系統的常用LED光源按外型一般可分為以下10類：

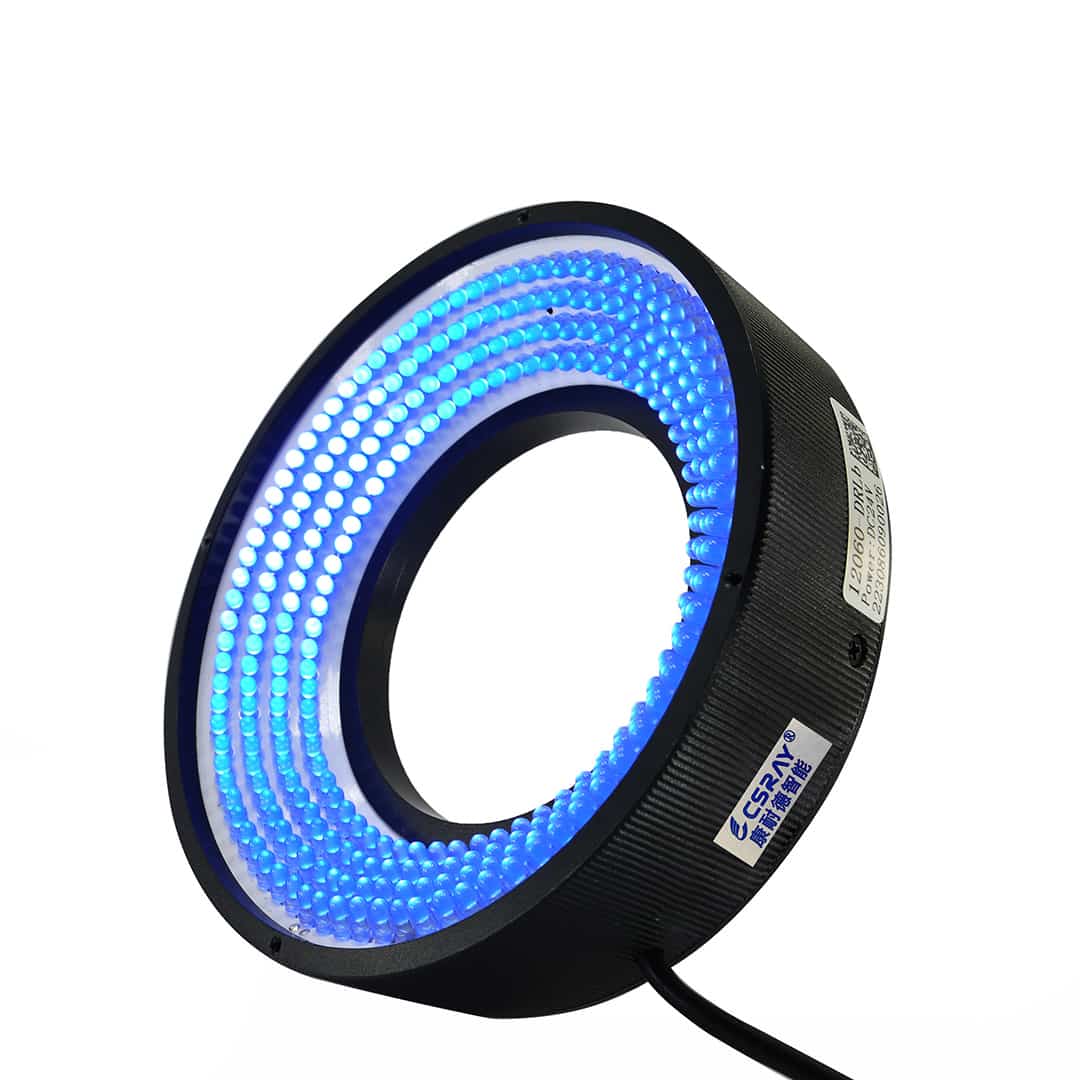

　　1、環形光源：環形光源提供不同光照角度、不同顏色組合，更能突顯物體的3d信息;密度高的LED陣列，高亮度;多種緊湊設計，節省安裝空間;解決對角光照陰影問題;可選裝漫射板導光，光束均衡分散。

　　應用領域：PCB基板視覺檢測，IC元件視覺檢測，顯微鏡照明，液晶校正，塑膠容器檢測，集成電路印字檢查。

　　2、背光源：用密度高的LED陣列面提供高強度led背光照明，能突顯物體。的外型輪廓線特點，特別適用于當做顯微鏡的載物臺。紅白兩用背光源、紅藍多用背光源，能調配出不同顏色，能夠滿足不同被測物多色需求。

　　應用領域：機械零件尺寸的測量，電子元件視覺檢測、IC的外型視覺檢測，膠片污點視覺檢測，透明物體劃痕視覺檢測等。

　　3、條形光源：條形光源是比較大方形結構被測物的首選光源;色彩可根據需求組合，自由組合;光照角度與安裝自由可調。

　　應用領域：金屬表面視覺檢查，圖像掃描，表面裂縫視覺檢測，LCD面板視覺檢測等。

　　4、同軸光源：同軸光源可以避免物體表面不平整引起的陰影，進而降低影響;部分采用分光鏡設計，降低光損耗，提高成像畫面清晰度，均衡光照物體表面。

　　應用領域：系列光源最適宜用于折射度極高的物體，如金屬、玻璃、膠片、晶片等表面的劃傷視覺檢測，芯片和硅晶片的破損視覺檢測，Mark點定位，包裝條碼識別。

　　5、AOI專用光源：不同角度的三色光照明，光照突顯焊錫3d信息;外加漫射板導光，降低反光;不同角度組合;

　　應用領域：用于電路板焊錫視覺檢測。

　　6、球積分光源：具有積分效果的半球面內部，均衡折射從底端360度釋放出的光束，使整個圖像的光照度非常均衡。

　　應用領域：合于曲面，表面凹凸，弧形表面檢測，或金屬、玻璃表面反光較強的物體表面視覺檢測。

　　7、線形光源：超高亮度，采用柱面透鏡聚光，適用于各種生產流水線連續檢測場合。

　　應用領域：陣相機照明專用，AOI專用。

　　8、點光源：大功率LED，體積小，發光強度高;光纖鹵素燈的替代品，特別適用于當做鏡頭的同軸光源等;高效散熱設備，大幅提高光源的使用期限。

　　應用領域：適用于遠心鏡頭使用，用于芯片視覺檢測，Mark點定位，晶片及液晶玻璃底基校正。

　　9、組合條形光源：四邊配置條形光，每邊照明獨立控制;可根據被測物需求調節需要照明角度，適用范圍廣。

　　應用案例：CB基板視覺檢測，IC元件視覺檢測，焊錫檢查，Mark點定位，顯微鏡照明，包裝條碼照明，球形物體照明等。

　　10、對位光源：對位速度快;視場大;精度高;體積小，便于檢測集成;亮度高，可選配輔助環形光源。

　　應用領域：VA系列光源是全自動電路板印刷機對位的專用光源。
